Clamping System

Un juego de sujeción es una herramienta que se utiliza para asegurar y mantener las piezas de trabajo en su lugar durante las operaciones de mecanizado. En el contexto de las mesas Sigmund System 28, que son un tipo de sistema modular de sujeción de piezas utilizado en el mecanizado de precisión, un juego de sujeción es esencial para garantizar un posicionamiento preciso y repetible de las piezas de trabajo.

El Sigmund System 28 consta de un Rejilla de orificios mecanizados con precisión en una placa base, sobre la que se pueden montar componentes de fijación modulares. Estos componentes incluyen abrazaderas, topes y soportes, que se utilizan para sujetar y posicionar las piezas de trabajo durante el mecanizado.

Para utilizar el Sistema Sigmund 28 de manera efectiva, se necesita un juego de sujeción para asegurar la pieza de trabajo a la placa base. El conjunto de sujeción generalmente incluye un conjunto de abrazaderas, pernos y tuercas con ranura en T que se utilizan para fijar la pieza de trabajo a la placa base.

Las abrazaderas están diseñadas para encajar en los orificios de la placa base, y las tuercas con ranura en T se utilizan para asegurar los pernos que sujetan las abrazaderas en su lugar. Esto permite una conexión segura y rígida entre la pieza de trabajo y la placa base, lo cual es esencial para operaciones de mecanizado de precisión.

En general, el uso de un juego de sujeción con el Sistema Sigmund 28 es crucial para lograr precisión y Resultados repetibles en aplicaciones de mecanizado de precisión.

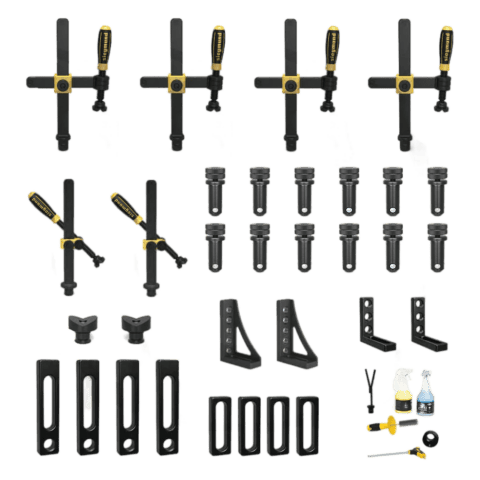

El juego contiene

• 6x 280610.N – Abrazadera de tornillo profesional – nitrurada
  Abrazadera de tornillo profesional, permite una sujeción rápida, potente y exacta con una variedad de elementos de soldadura. Consiga la máxima eficiencia ahorrando tiempo, realizando ajustes rápidos y desmontando sin esfuerzo.
• 4x 280630.N – Abrazadera de tornillo profesional 45°/90° – nitrurada
  La abrazadera de tornillo profesional 45°/90° reemplaza las abrazaderas de tornillo convencionales de 45° o 90°. Esta abrazadera de tornillo establece nuevos estándares debido a su capacidad de rotación infinitamente variable de 0°-360°.
• 4x 280648.1.N – Prisma Ø50 135° con collar atornillado – nitrurado
  El prisma Ø 50 135° proporciona una superficie de apoyo estable para tubos con un diámetro de hasta 80 mm.
• 18x 280511 – Perno de sujeción rápida sin ranura doble ‐ bruñido
  Este perno viene sin ranura para juntas tóricas. Esto asegura una superficie lisa del cuerpo del perno. El perno sin ranura es especialmente adecuado para sujetar perfiles de aluminio y sigue siendo compatible con toda la gama Siegmund. El perno de sujeción rápida con cierre giratorio es el elemento de conexión ideal entre los componentes de Siegmund.
• 4x 280740 – Perno de sujeción magnético 68
  Perno de sujeción magnético, permite una sujeción rápida sin atornillar ni uso de herramientas. Es adecuado para piezas sensibles a la presión, como chapas finas, así como para componentes en los que no es posible un contrasujeción, p. ej., carcasas de chapa cerradas por todos lados.
• 6x 280410.N – Universal Tope 150 L – nitrurado
  Tope Universal 150 L, permite un rango de ajuste preciso de 0-100 mm para cada elemento a través del orificio alargado.
• 6x 280420.N – Universal Tope 225 L – nitrurado
  Tope universal 225 L, combinando orificio alargado (rango ajustable de 0 a 100 mm) y orificios del sistema, se puede fijar firmemente o ajustar de forma variable. Además, se puede utilizar con prismas y adaptadores.
• 4x 280110.N – Escuadra de tope y sujeción 175 L – nitrurada
  Escuadra de tope y sujeción 175 L, lata se puede utilizar como ángulo ajustable multifuncional, combinando orificios de sistema y orificio alargado.
• 2x 280152.N – Tope y escuadra de sujeción 300 G ‐ nitrurado
  Tope y escuadra de sujeción 300 G, fijo y regulable gracias a la combinación de taladros de sistema y taladro alargado. Se puede utilizar de forma versátil, por ejemplo como extensión de mesa. Este elemento está fabricado en fundición dúctil GGG40 de alta calidad.
• 2x 280162.N – Escuadra de Tope y Sujeción 500 G ‐ nitrurada
  Escuadra de Tope y Sujeción 300 G / 500 G / 750 G, gracias a la combinación de los taladros del sistema y el taladro alargado se puede fijar y ajustar de forma variable. El versátil Square también se puede utilizar como extensión de mesa. Este componente está fabricado en fundición dúctil GGG40 de alta calidad.
• 1x 28399:
• 1x 280402.N – Tope Excéntrico Ø 60 con M10 rosca ‐ nitrurada
  Topes excéntricos, perfectamente adaptados para el ajuste infinito de los elementos simplemente girándolos, ocupando el mínimo espacio.
• 1x 280852.1 – Llave hexagonal tamaño 6
  Llave hexagonal 6, la práctica herramienta para apretar tornillos de forma rápida y segura. Es un soporte eficaz para trabajar con pernos de sujeción, abrazaderas de tornillo y pequeñas escuadras universales.
• 1x 280820 – Cepillo Ø 30 con funda protectora
  Cepillo con un diámetro de 30 mm, especialmente diseñado para la limpieza de barrenos de 28 mm. La suciedad se puede eliminar sin esfuerzo con este cepillo.
• 1x 280920 – Soporte para quemador – bruñido
  Soporte para quemador, se puede colocar en cada orificio del sistema y ofrece un accesorio para soldar quemador.
• 1x 000911
• 1x 000921
